Columbus Pioneer – modulaarinen tyhjiöpuristin

Yksi tarkka laite lamellitaivutukseen, viilutukseen ja materiaalien muotoiluun. Modulaarinen järjestelmä, jota voit laajentaa tarpeen mukaan.

Columbus Pioneer on korkean tarkkuuden tyhjiöpuristin puusepille. Suuri hyötypinta-ala ja tasainen, jopa 900 mbar:n (9 t/m²) puristuspaine takaavat varman lopputuloksen kaarevien kappaleiden liimauksessa, viilutuksessa ja muovien muotoilussa.

Ytimenä on patentoitu modulaarinen järjestelmä: voit aloittaa Pioneer Basic -puristimesta ja lisätä tarvittaessa pystyavautuvan Vertical-moduulin tai Heat-lämmitysyksikön. Kaikki moduulit voi asentaa myös jälkikäteen.

Jokaisen puristimen mukana tulevat elinikäinen takuu (pois lukien kulutusosat) ja Digital Master Manual – Columbuksen yli 45 vuoden käyttötieto digitaalisessa muodossa.

Käyttökohteet

Lamellitaivutus – kaarevat ja muotoillut kappaleet lamelleista: portaankaiteet, huonekalujen rungot, muotopuristetut osat.

Muottiviilutus – tasainen ja tarkka viilutus myös kaareville pinnoille ja 3D-muotoilluille kalustepinnoille, ilman ilmakuplia.

Muovin ja materiaalien muotoilu – kiintomateriaalit (solid surface), akryyli ja termoplastiset materiaalit yhdessä Pioneer Heat -yksikön kanssa.

Miksi Columbus Pioneer

Modulaarinen järjestelmä – hanki perusversio ja laajenna vasta kun tarvitset. Investointi mukautuu tarpeeseesi.

Elinikäinen takuu – kaikille puristimille, pois lukien kulutusosat.

Suuri pinta-ala ja korkea paine – jopa 900 mbar (9 t/m²), säädettävissä 400–900 mbar.

Digital Master Manual – yli 45 vuoden käyttötieto puusepiltä puusepille. Veloituksetta jokaisen puristimen mukana.

Laadukkaat komponentit – BECKER-tyhjiöpumppu, FESTO-pneumatiikka ja SIEMENS-sähköt.

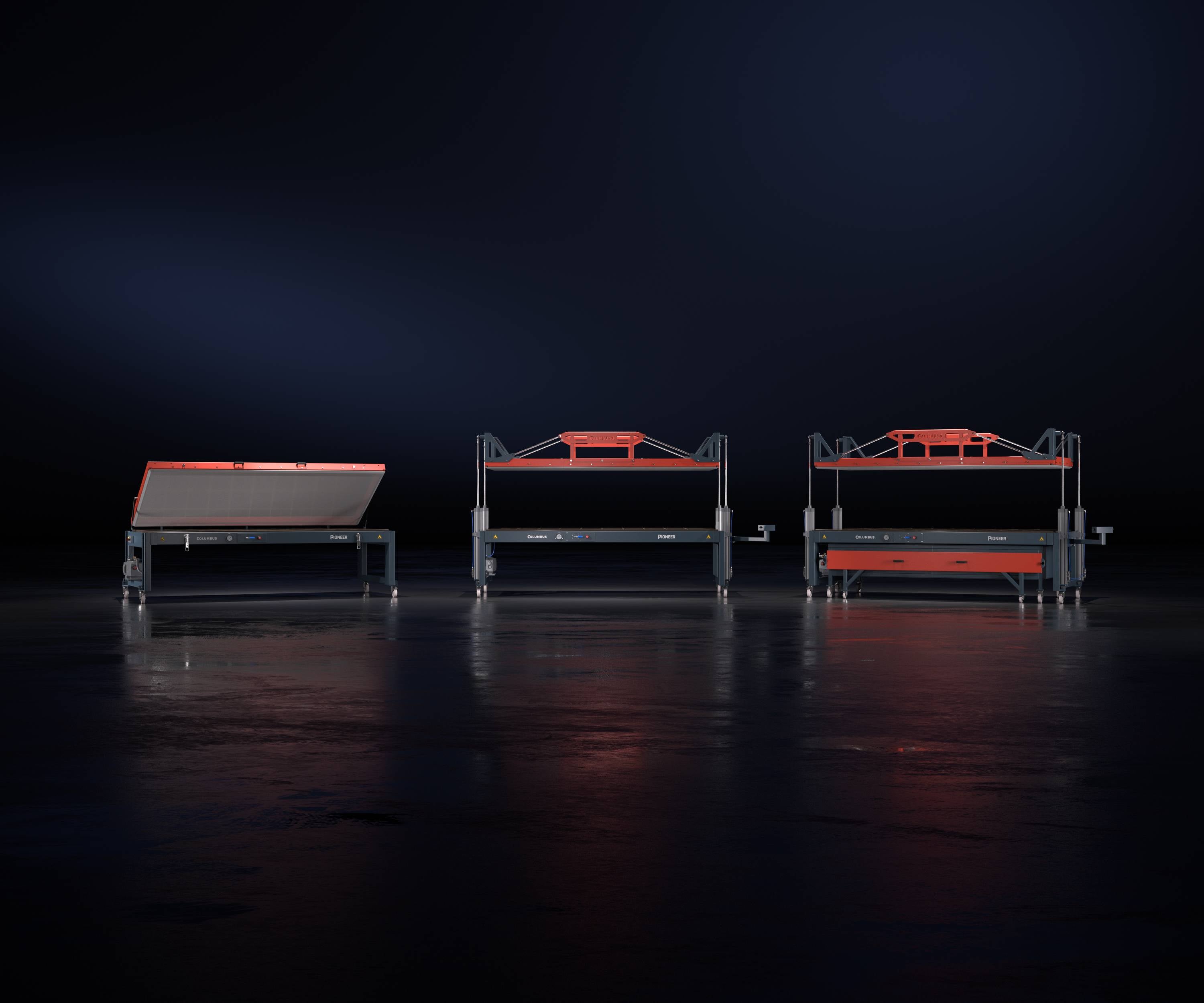

Mallit ja moduulit

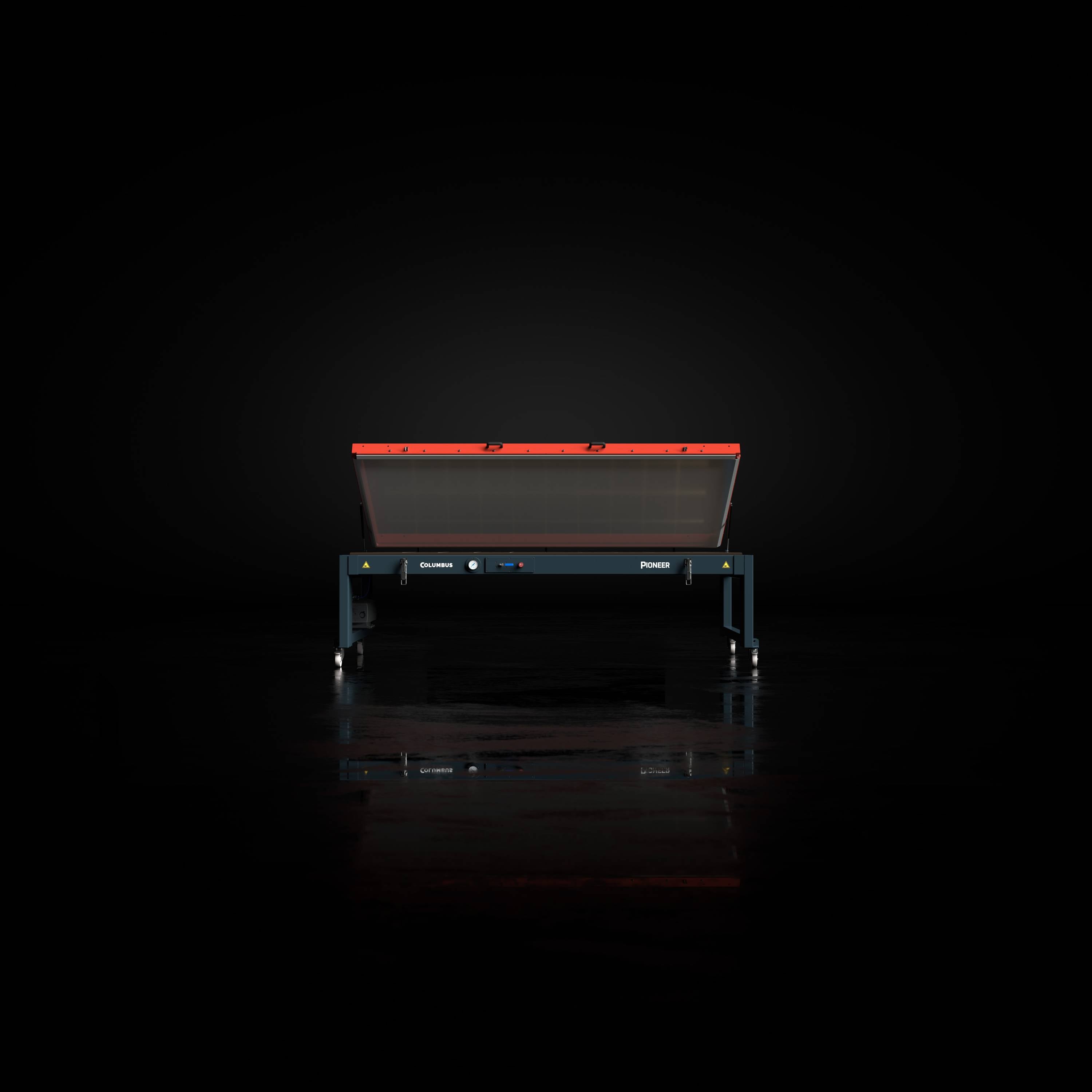

Pioneer Basic – tyhjiöpuristin (perusyksikkö)

Korkean tarkkuuden tyhjiöpuristin läppäavauksella. Kappaleen korkeus jopa 600 mm, kalvokehys suljetaan käsin. Laajennettavissa Vertical- ja Heat-moduuleilla.

Vakiona:

Kalvon pikavaihtojärjestelmä ja kaasujouset läpän avaukseen
Joustava luonnonkumikalvo (kesto jopa +130 °C)
Vakaa fenolihartsityötaso (kesto jopa +120 °C), 15-kertaisesti liimattu
Tehokas BECKER-tyhjiöpumppu, 40 m³ (jopa 900 mbar / 9 t/m²); lisävarusteena automaattinen sammutus
Paineensäätö 400–900 mbar, analoginen painemittari
Liitäntä ulkoiselle tyhjiöpussille
Pyörivät, kevytkulkuiset rullat
Sähköliitäntä: 3~, 1,25 kW, 190–255 / 330–440 VAC, 50 Hz

Koot (hyötypinta-ala · kappaleen maks. korkeus · kokonaismitat · paino):

Basic L – 3050 × 1350 mm · 600 mm · n. 3700 × 1640 × 1080 mm · 680 kg
Basic XL – 4050 × 1350 mm · 600 mm · n. 4720 × 1640 × 1140 mm · 790 kg
Basic XXL – 4050 × 1700 mm · 600 mm · n. 4720 × 2000 × 1140 mm · 930 kg

! Yli 100 mm korkeille kappaleille suosittelemme XXL-kokoon Pioneer Vertical -moduulia.

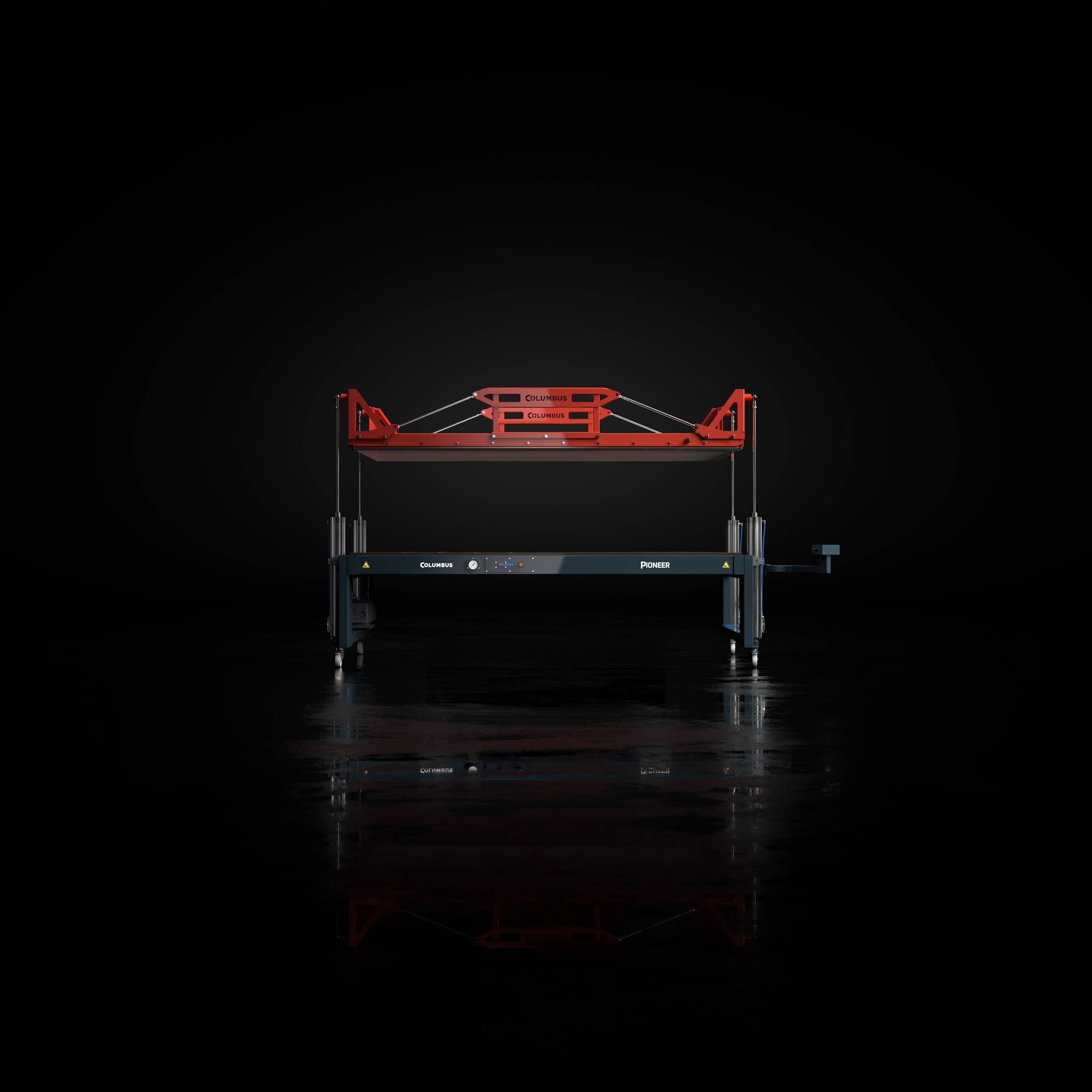

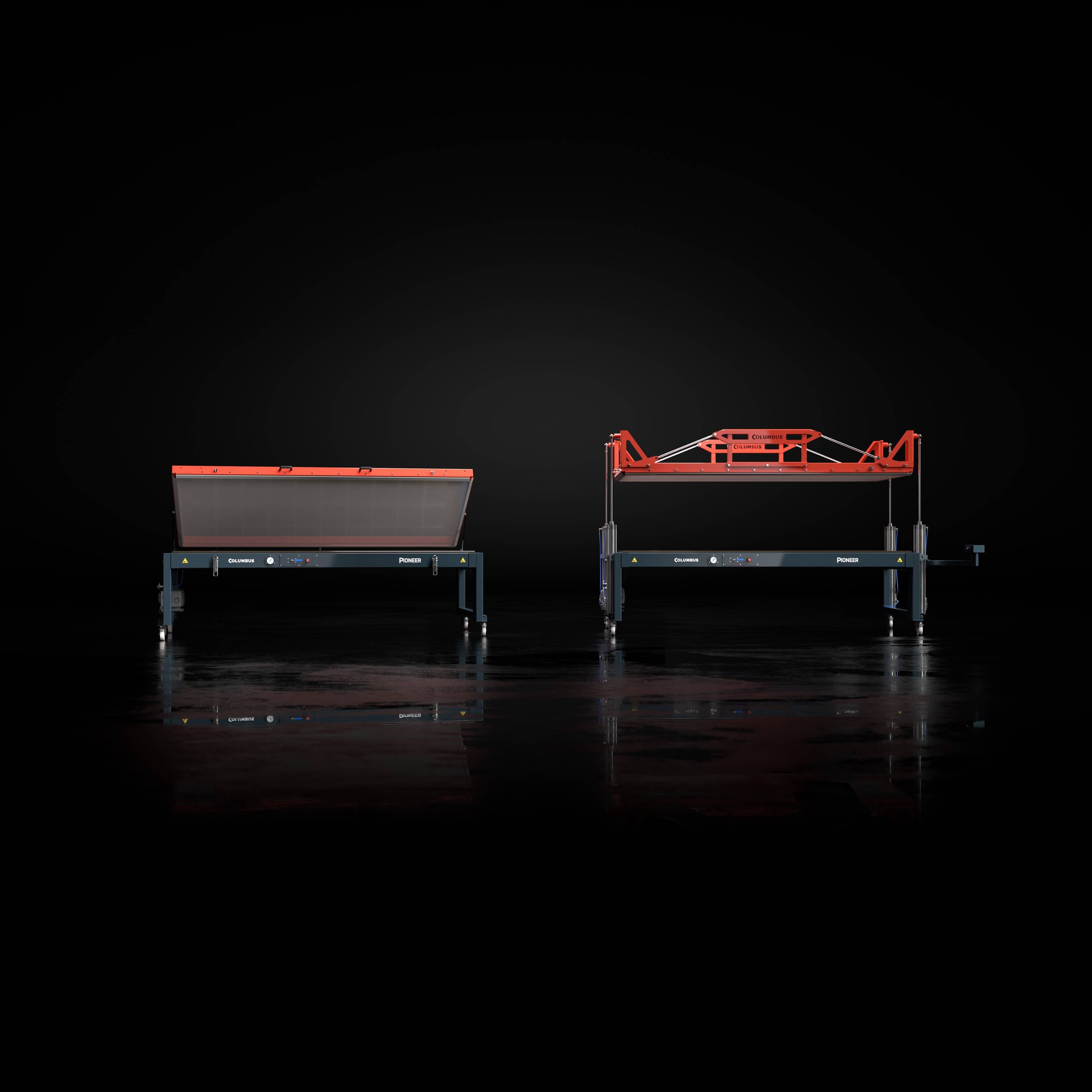

Pioneer Vertical – pystyavausjärjestelmä (laajennus)

Pneumaattinen pystyavaus korkeille kappaleille ja pystypuristukseen. Vaatii samankokoisen Pioneer Basic -puristimen; asennettavissa myös jälkikäteen.

Kappaleen korkeus jopa 850 mm
Lamellit ja muotti eivät luista puristuksessa
Koneen 4-puoleinen käytettävyys
Kaksikäsiturvakytkentä ja Columbus-siltarakenne esijännityksen säätöön
4 öljytöntä FESTO-pneumatiikkasylinteriä

Koot (koneen kokonaismitat · paino):

Vertical L – n. 3960 × 1640 × 1450 mm · 890 kg
Vertical XL – n. 4950 × 1640 × 1500 mm · 970 kg
Vertical XXL – n. 4950 × 2000 × 1500 mm · 1110 kg

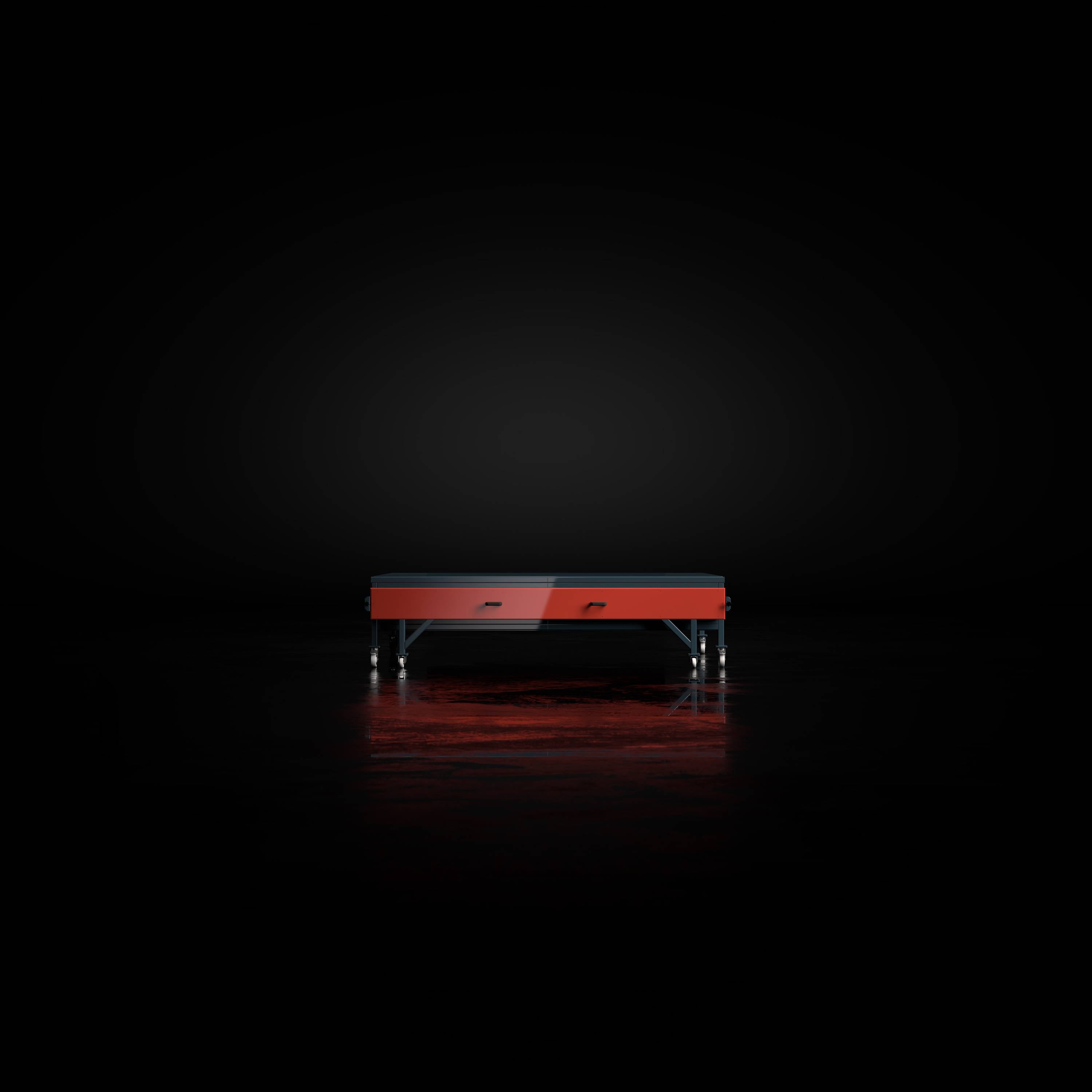

Pioneer Heat – lämmitysjärjestelmä (laajennus)

Itsenäinen lämmitysyksikkö tarkalla lämpötilansäädöllä. Lämmittää muovit ja termoplastiset materiaalit ennen puristusta. Asennettavissa myös jälkikäteen.

Huom. Pioneer Heatin kanssa puristin varustetaan silikonikalvolla.

Integroidut kuumailmapuhaltimet
Portaaton elektroninen lämpötilansäätö
Ulosvedettävä työtaso ritilällä (30 × 30 mm)
Sähköliitäntä: 3~, 8,4 kW, 320–440 VAC, 50/60 Hz
Lämpötila-alue 0…+230 °C, materiaalivahvuus 0–70 mm

Koot (hyötypinta-ala · kokonaismitat · paino):

Heat L – 2700 × 1100 mm · n. 3110 × 1700 × 760 mm · 685 kg
Heat XL – 3700 × 1100 mm · n. 4000 × 1700 × 760 mm · 845 kg
Heat XXL – 3700 × 1600 mm · n. 4000 × 2200 × 760 mm · 950 kg

Digital Master Manual

Columbuksen yli 45 vuoden käyttötieto digitaalisessa muodossa – puusepiltä puusepille. Käytännön koulutus tyhjiöteknologian turvalliseen ja tehokkaaseen käyttöön.

Sisältää mm. muotinvalmistuksen, materiaali- ja liimasuositukset,
3D-muotoiltujen kalustepintojen viilutuksen, sekä muovien ja kiintomateriaalien työjärjestyksen ja käyttäjien esimerkit.

Veloituksetta jokaisen Columbus-puristimen mukana.

Tarvikkeet ja kulutusosat

Tyhjiösäiliö 100 l (lisävaruste) – nopeuttaa tyhjiön muodostumista ja sammuttaa pumpun automaattisesti.
Luonnonkumikalvo – kesto jopa +130 °C, venymä 600 %. Koot L / XL / XXL.
Silikonikalvo (high-performance) – läpinäkyvä, kesto jopa +200 °C, venymä 650 %. OEM-laatu, valmistettu Saksassa. Suositellaan Pioneer Heatin kanssa. Koot L / XL / XXL.
